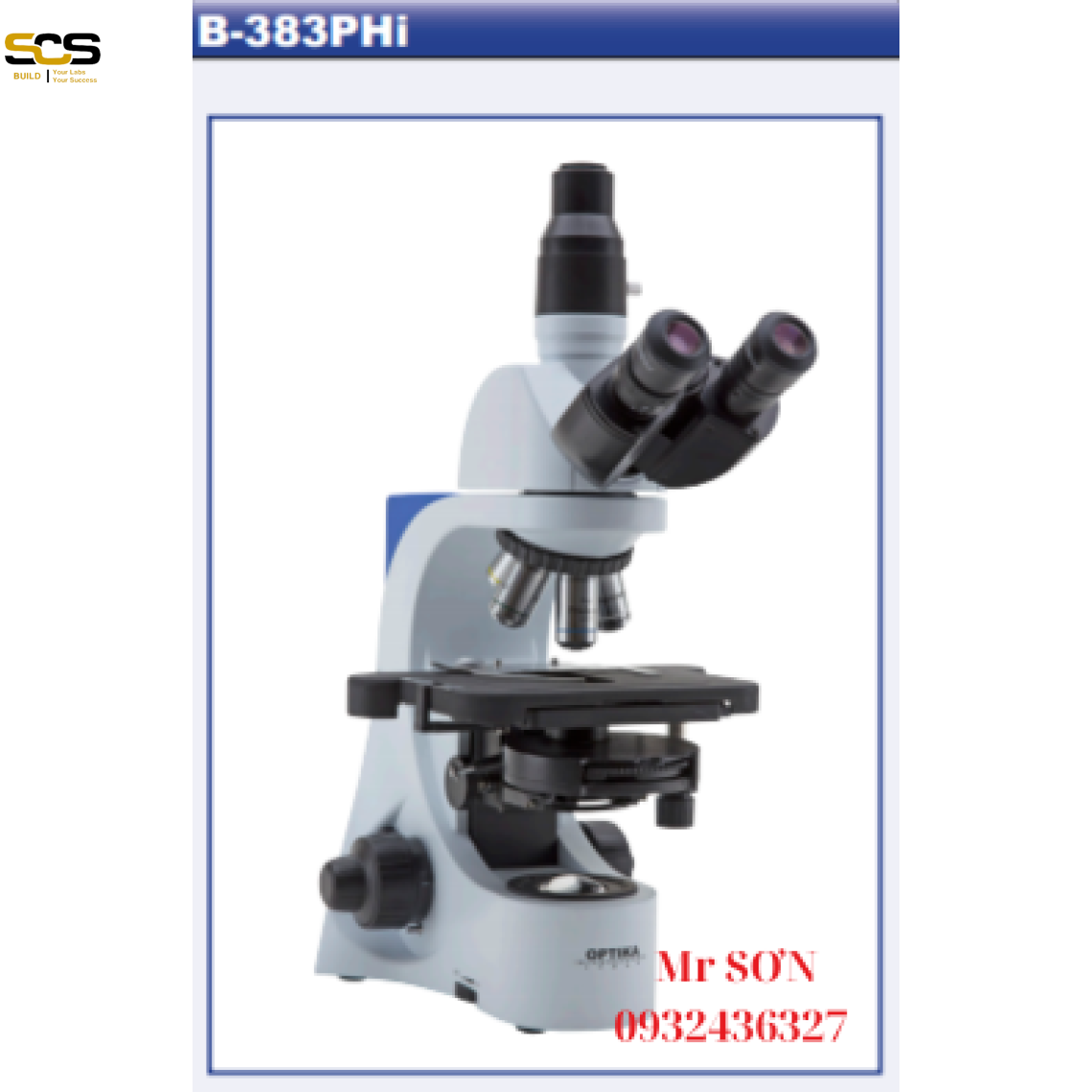

Kính hiển vi phản pha 3 mắt Model: B383PHi
-
Liên hệ
-
19
-
Liên hệ Mr Sơn - Phụ Trách sản phẩm
☎ Hotline:0932.436.327- 0961.737.599
- Thông tin sản phẩm
- Bình luận
KÍNH HIỂN VI PHẢN PHA
Kính hiển vi phản pha (Phase contrast microscope) là một công cụ quan trọng trong sinh học và y học, giúp quan sát các mẫu vật trong suốt hoặc gần như trong suốt mà không cần nhuộm màu. Kỹ thuật này cho phép các nhà nghiên cứu thấy rõ chi tiết bên trong mẫu vật sống với độ tương phản cao mà không làm hỏng mẫu.
Thông số kỹ thuât
Kính phản pha 3 mắt, vật kính E-PL IOS
Hãng sản xuất: Optika-Italy
Model: B383PHi
Kính hiển vi phản pha
Thông số kỹ thuật:
- Đầu kính: loại 3 mắt có thể xoay tròn 360° với góc nghiêng 30°. Khoảng cách điều chỉnh giữa 2 mắt khoảng 48-75mm.
- Thị kính: Wide Field 10X/20 mm
- Vật kính: được xử lý chống mốc trên toàn hệ thống bao gồm các vật kính:
+ Plan IOS 10XPH, N.A. 0.25, W.D. 7.1 mm
+ Plan IOS 20XPH, N.A. 0.40, W.D. 1,75 mm
+ Plan IOS 40XPH, N.A. 0.65, W.D. 0.3 mm
+ Plan IOS 100XPH, N.A. 1.25, W.D. 0.1 mm (oil immersion)
- Chế độ quan sát: trường sáng, phản pha
- Mâm mang kính: 4 vị trí lắp vật kính, đảo ngược, chuyển động xoay tròn theo 2 chiều.
" - Bàn sa trượt: 2 lớp, kích thước 216x150mm, trượt cơ học trong chu vi 8x54mm. Vành đai ổ đĩa trong hướng X. Bề mặt chống xước.
Vernier scale trên hai trục, độ chính xác 0,1 mm."
" - Chỉnh tinh chỉnh thô đồng trục (graduated, 0.002mm).
Có thể điều chỉnh độ căng của núm chỉnh thô. Thiết kế đặc biệt tránh sự va chạm giữa vật kính với mẫu vật."
- Bộ tụ sáng: Phase condenser (10x/20x, 40x, 100x) with darkfield (dry) and brightfield positions
- Nguồn chiếu sáng: X-LED3, điều chỉnh được cường độ ánh sáng.
- Nguồn điện: 100-240Vac 50-60Hz Output 6Vdc 1A.
- Kích thước (H*W*D): 480*210*370 mm
- Trọng lượng : 4 kg
- Ưu điểm:
• Quan sát mẫu sống: Kính hiển vi phản pha cho phép quan sát các mẫu vật sống như tế bào và vi sinh vật trong môi trường tự nhiên của chúng mà không cần làm chết mẫu qua các phương pháp nhuộm màu.
• Chi tiết rõ nét: Hiển thị rõ các cấu trúc nội bào như màng tế bào, nhân, và các bào quan khác.
• Nhanh chóng và tiện lợi: Phù hợp để sử dụng cho việc kiểm tra mẫu vật mà không cần chuẩn bị phức tạp.
- Ứng dụng
Sinh học tế bào: Kính hiển vi phản pha được dùng để nghiên cứu và theo dõi các quá trình sinh học của tế bào như sự phân chia tế bào, chuyển động của bào quan.
• Y học: Hữu ích trong việc kiểm tra mẫu tế bào và chẩn đoán bệnh lý từ các mẫu mô sống.
• Vi sinh vật học: Thường được sử dụng để quan sát vi khuẩn, nấm men, và các sinh vật nhỏ khác mà không cần làm hại chúng qua các kỹ thuật nhuộm.
• Nghiên cứu động lực học: Thích hợp để quan sát các mẫu vật động như tinh trùng, chuyển động của tế bào và các quá trình sống khác.
- Kết luận:
Kính hiển vi phản pha là một công cụ mạnh mẽ và không thể thiếu trong nghiên cứu sinh học và y học, giúp mở ra nhiều hướng nghiên cứu mới mà không cần tác động tiêu cực đến mẫu vật.
