1. Airshower là gì?

- Air Shower là buồng tắm khí (Còn được gọi là phòng tắm khí, buồng thổi khí) hay có tên gọi đầy đủ là Buồng thổi bụi trung gian, thường được lắp đặt ở giữa phòng sạch và phòng khác hoặc giữa phòng sạch với các khu vực bên ngoài nhằm mục đích loại bỏ các bụi bẩn, tạp chất,...vv ở bên ngoài khi có người ra vào phòng sạch. Buồng tắm khí còn hỗ trợ việc kiểm soát được số lượng người ra vào phòng sạch, đảm bảo tiêu chuẩn phòng sạch.

- Airshower là một thiết bị quan trọng trong việc duy trì môi trường phòng sạch, đặc biệt trong sản xuất linh kiện điện tử. Đây là một giải pháp hiệu quả để ngăn chặn sự xâm nhập của các hạt bụi và vi khuẩn từ bên ngoài vào khu vực sản xuất.

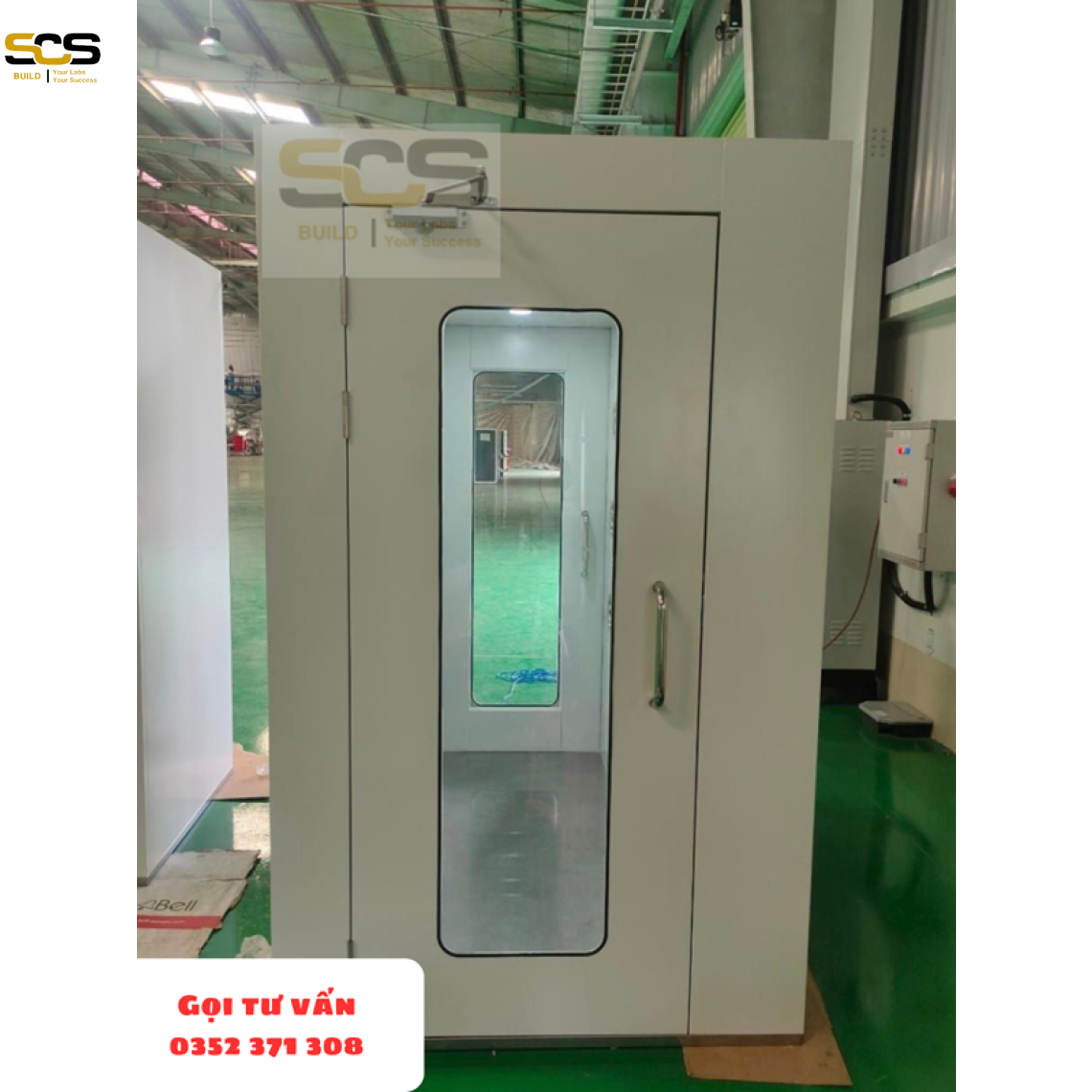

Buồng thổi khí - airshower cho phòng sạch

II. Kiến thức về Airshower phòng sạch

1. Cấu tạo và thiết kế của Air Shower

Mỗi buồng thổi khí đều bao gồm các bộ phận cơ bản sau đây: phần thân, bộ điều khiển trung tâm, quạt ly tâm, bộ lọc, vòi thổi khí, cửa, và một số bộ phận khác

- Phần thân: Thường bao gồm thân trong và vỏ ngoài. Thân trong thường được làm từ Inox 304 để đạt các tiêu chuẩn về phòng sạch, trong khi vỏ ngoài có thể sử dụng các vật liệu như Inox 201, thép sơn tĩnh điện, hoặc thép mạ kẽm.

- Bộ điều khiển trung tâm: điều khiển hoạt động của Airshower.

- Quạt ly tâm: tạo ra luồng không khí và thực hiện chức năng thổi khí.

- Bộ lọc: sử dụng các bộ lọc Hepa hoặc Ulpa, thường là H13, để loại bỏ đến 99,99% các hạt bụi có kích thước lớn hơn 0.3μm, tạo ra không khí sạch để thổi bụi trên các bề mặt.

- Vòi thổi khí: nằm bên trong Air Shower, là điểm ra của luồng khí. Gió từ đây sẽ thổi vào vật thể và con người.

- Cửa vào: các cửa thường được trang bị tính năng liên động để tự động kiểm soát đóng mở. Khi một cửa mở, cửa còn lại sẽ tự động đóng lại, tương tự như tính năng liên động của Pass Box.

2. Các kiểu thiết kế Airshower

a) Airshower dành cho 1-2 người sử dụng cấu tạo bên trong bằng inox, bên ngoài bằng sắt sơn tĩnh điện, hoặc toàn bộ bằng sắt, hoặc toàn bộ bằng inox 304

+ Kích thước ngoài: 1300W x 1000 D x 2150 H (mm)

+ Kích thước trong: 800 W x 970 D x 1950 H (mm)

+ Interlocking: Interlock điện

+ Khung bên ngoài: Sắt sơn tĩnh điện dày 1.2mm, hoặc inox 304

+ Bên trong: Sắt sơn tĩnh điện dày 1.2mm, hoặc inox 304

+ Sàn: Inox SUS 304 Dày 1.2mm

+ Cửa: sắt sơn tĩnh điện + Kính cường lực 5.0mm

+ Đèn: 01 PC/ Led

+ Lọc thô G4: G4 x 01 cái, kích thước: 240 x 640 x 22 (mm)

+ Lọc Hepa H13: Kích thước: 610 x 610 x 70 (mm)

+ Hiệu suất: 99,99% at 0.3um Particle

+ Vòi thổi: 06+06

+ Hướng thổi: Trái + Phải

+ Quạt 380VAC/50Hz/1500W x 01 cái

+ Tốc độ gió: 20-22± 10% m/s

+ Nguồn điện: 380 VAC/ 50 Hz/ 3 Phase/ 1.0 Kw

Xem thêm: Buồng thổi khí loại cửa đơn một cánh sắt sơn tĩnh điện

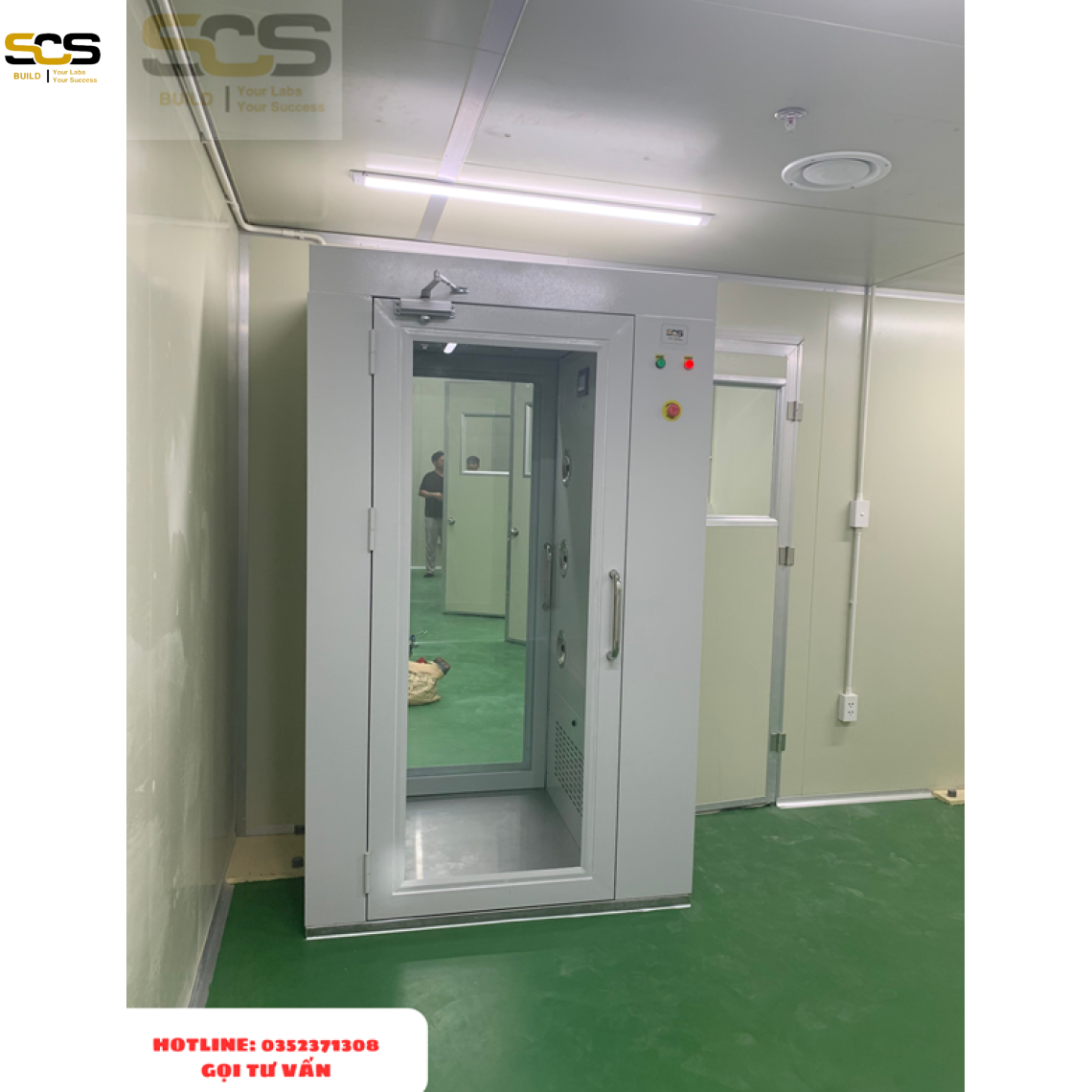

Buồng thổi khí 1 người dùng

b) Buồng thổi khí - Airshower ( Loại cửa mở 2 cánh) toàn bộ inox 304

+ Kích thước ngoài: R1900x S1500 x C2300 (mm)

+ Kích thước trong: R1300 x S1430 x C2100 (mm)

+ Interlocking: Interlock điện

+ Khung Bên ngoài:SUS 304 Dày 1.2mm

+ Bên trong: SUS 304 Dày 1.2mm

+ Không có sàn

+ Cửa: SUS + Kính cường lực 5.0mm

+ Nguồn điện: 380 VAC/ 50 Hz/ 3 Phase/ 1.0 Kw

+ Đèn: 02 PC/ Led

+ Quạt 02 cái

+ Lọc thô G4: 02 cái (VAF, HK)

+ Lọc Hepa H13: 02 cái (VAF, HK)

+ Kích thước: 610 x 610 x 70 (mm)

+ Hiệu suất: 99,99% at 0.3um Particle

+ Vòi phun khí SUS304 16 cái (lắp hai bên vách) & 4 cái (trên top)

+ Hướng thổi: Trái + Phải + Trên

+ Tốc độ gió: 18± 10% m/s

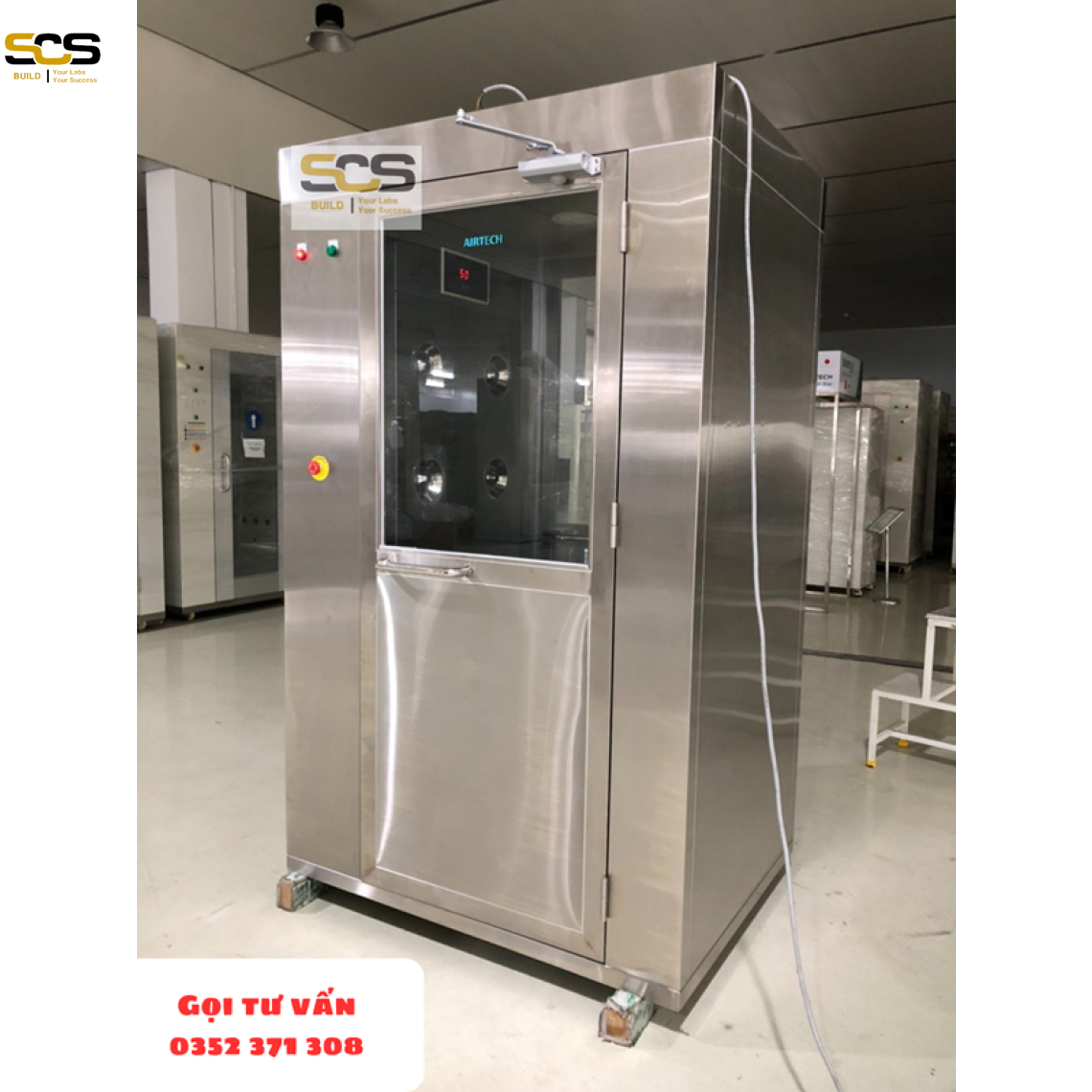

Airshower 2 cánh

Xem thêm: Buồng thổi khí loại cửa đôi 2 cánh

c) Airshower cửa tự động

- Kích thước ngoài: 1800W x 1000 D x 2200 H (mm)

- Kích thước trong: 900 W x 1000 D x 2000 H (mm)

- Interlocking: Interlock điện

- Khung Bên ngoài:SUS 304 Dày 1.2mm

- Bên trong: SUS 304 Dày 1.2mm

-  Sàn: Inox SUS 304 Dày 1.2mm

- Cửa: khung SUS 304 + kính cường lực 8mm

- Hệ thống cửa trượt tự động ( mả KTH K-2 hiệu Taiwan)

- Cảm biến đóng mở cửa tự động

- Cảm biến chống kẹt người

- Nguồn điện: 380 VAC/ 50 Hz/ 3 Phase/ 750w

- Đèn: 01 PC/ Led

- Quạt 02 cái (Taiwan bảo hành 3 năm)

- Thông số quạt thổi khí

+ Công xuất 750w/1 quạt thổi khí

+ Lưu lượng 2200m3/h

+ Cột áp 350-400pa

+ Độ ồn 65-70db

+ Nguồn điện 380v50hz

- Lọc thô G4: 02 cái (VAF, HK)

- Lọc Hepa H13: 02 cái (VAF, HK)

- Kích thước: 610 x 610 x 70 (mm)

- Hiệu suất: 99,99% at 0.3um Particle

- Vòi thổi: 08 + 08

- Hướng thổi: Trái + Phải

- Tốc độ gió: 16± 10% m/s

Airshower cửa cuốn tự động

Xem thêm: Buồng thổi khí loại cửa trượt tự động, Buồng thổi khí loại cửa cuốn

3. Nguyên lý hoạt động của buồng thổi khí

Có thể nói rằng Air Shower hoạt động tương tự như hệ thống máy phun áp lực rửa xe ô tô tự động. Dưới đây là nguyên lý hoạt động và các bước sử dụng Air Shower:

- Người sử dụng bước qua cửa vào bên trong và đóng cửa lại. Sau đó, họ bật công tắc để kích hoạt Air Shower thổi (một số loại có thể tự động thổi khi cảm nhận sự xuất hiện).

- Các vòi phun bắt đầu thổi không khí sạch đã được lọc qua bộ lọc Hepa lên người sử dụng hoặc các vật thể.

- Dòng không khí được thổi ra với tốc độ cao giúp loại bỏ các hạt bụi từ quần áo và bề mặt vật thể. Để đảm bảo loại bỏ hoàn toàn các hạt bụi, người sử dụng có thể nâng cánh tay và xoay trên chỗ.

- Sau khi hoàn thành quá trình làm sạch, lượng không khí bẩn sẽ được hút ngược lại vào các khe và tuần hoàn trở lại trong buồng Air Shower.

- Đèn báo hiệu kết thúc quá trình làm sạch sáng cửa Air Shower mở ra.

4. Chức năng Air Shower – Buồng thổi khí

- Chức năng chính của Buồng thổi khí là giúp giảm ô nhiễm cho phòng sạch. Trong một nhà máy, việc qua lại giữa phòng sạch và môi trường bên ngoài là không thể tránh khỏi do cần sự hiện diện của vật dụng và con người vận hành. Môi trường bên ngoài thường chứa nhiều bụi bẩn và các tác nhân gây ô nhiễm từ con người.

- Do đó, trước khi vào phòng sạch, việc loại bỏ hết các tác nhân gây ô nhiễm là cần thiết. Tạo ra một phòng sạch là khó khăn, và duy trì độ sạch là một thách thức.

- Buồng thổi khí cũng có thể được sử dụng để loại bỏ hạt bụi khi nhân viên rời phòng sạch trước khi ra ngoài công cộng, hoặc để ngăn ngừa lây nhiễm chéo khi công nhân di chuyển giữa các không gian làm việc khác nhau.

- Air Shower phòng sạch được sử dụng trong nhiều ngành công nghiệp nơi ô nhiễm có thể gây hại, bao gồm: Y tế, Dược phẩm, Không gian vũ trụ, Vi điện tử, Sản xuất thiết bị chính xác, Nhiều ứng dụng khác.

Những điều một buồng thổi khí phải có

a) Công suất

- Hiệu suất của Air Shower phụ thuộc nhiều vào công suất của vòi phun. Công suất được xác định bởi vận tốc của không khí qua vòi phun: Vận tốc này quyết định khả năng làm sạch của hệ thống. Vận tốc cao hơn tạo ra áp lực làm sạch lớn hơn, giúp loại bỏ nhiều hạt bụi hơn.

- Lưu lượng khí càng nhiều, hệ thống sẽ làm sạch và loại bỏ ô nhiễm nhanh hơn thông qua quá trình lọc và tuần hoàn.

- Để đạt hiệu quả tốt nhất, Air Shower nên có vòi phun tạo ra vận tốc phun là 7.800 feet/phút (fpm) và lưu thông 1.900 f3 mỗi phút (cfm) không khí. Tuy nhiên, hiệu suất làm sạch có thể giảm khi khoảng cách từ vòi phun tăng lên.

- Do đó, lời khuyên là buồng thổi khí nên có số lượng vòi phun khí nhiều, được đặt gần người sử dụng hoặc sản phẩm nhất có thể. Hơn nữa, việc vòi phun có thể điều chỉnh và tháo rời sẽ giúp kiểm tra và bảo trì hệ thống dễ dàng hơn.

b) Màng lọc khí

- Hệ thống lọc không khí tuần hoàn trong Air Shower thường sử dụng hai loại bộ lọc. Bộ lọc đầu tiên được thiết kế để lọc các chất gây ô nhiễm và hạt lớn. Bộ lọc thứ hai là bộ lọc HEPA, có khả năng loại bỏ đến 99,99% các hạt nhỏ.

5. Các tiêu chí lựa chọn Airshower

Khi muốn chọn một hệ thống Air Shower hiệu quả, cần xem xét những yếu tố sau:

- Hệ thống nên được thiết kế dưới dạng mô-đun, giúp dễ dàng cấu hình, vận chuyển và lắp ráp.

- Vỏ của hệ thống cần được làm bằng thép không gỉ hoặc thép để đảm bảo độ bền và tính chịu được.

- Hệ thống quạt gió cần cung cấp không khí với vận tốc cao và lưu lượng lớn để đảm bảo hiệu quả làm sạch.

- Hệ thống lọc tuần hoàn nên sử dụng các bộ lọc sơ cấp để loại bỏ chất gây ô nhiễm, tiếp theo là bộ lọc HEPA hiệu suất cao để loại bỏ các hạt nhỏ.

- Các hệ thống cần đi kèm với hệ thống khóa liên động cửa từ (Khóa Airlock) và các điều khiển thích hợp để đảm bảo an toàn và hiệu quả.
